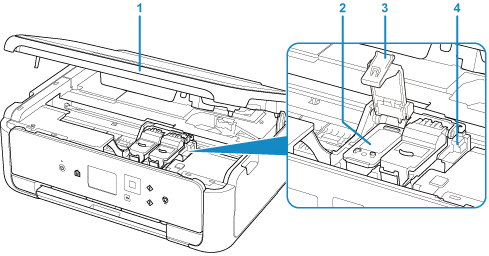

Belső nézet

(1) lapolvasó egység/fedél

Beolvassa az eredeti dokumentumokat. Továbbá emelje fel és nyissa ki egy FINE patron cseréjéhez, illetve az elakadt papír nyomtatóból történő eltávolításához.

(2) FINE patron (tintapatronok)

Cserélhető patron, amelybe a nyomtatófej és a tintatartály bele van építve.

(3) tintapatron zárófedele

A helyére rögzíti a FINE patront.

(4) FINE patron tartója

Helyezze be a FINE patront.

A színes FINE patront a bal oldali nyílásba, a fekete FINE patront pedig a jobb oldali nyílásba kell tenni.

Megjegyzés

• A FINE patron cseréjének részletes ismertetését lásd A FINE patron cseréje című részben.
